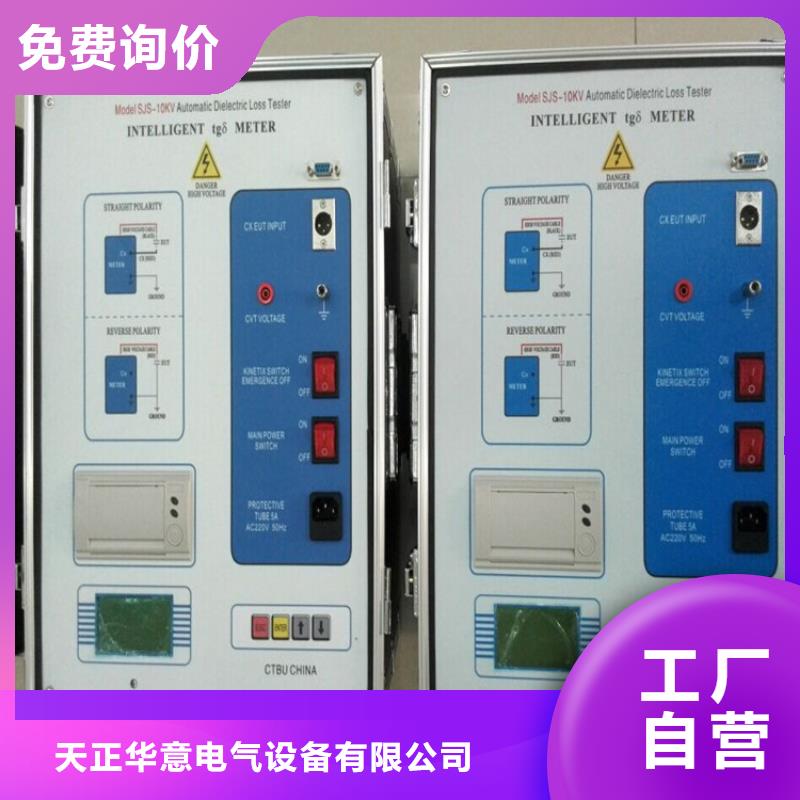

介质损耗测试仪,【天正华意电气设备(银川分公司)tianzh3611-6】为了确保您的权益,我们提供长达三年的质保期,让您购买无忧。我们的介质损耗测试仪经过严格的品质检测和生产工艺,确保每一款产品都符合标准和行业要求,联系人:杨经理,地址:平度市平安路2号。

介质损耗测试仪功 能：打开此开关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线。注意：当电源错误接线使用交流380V输入，打开此开关，此时液晶屏没有亮，可以看到开关指示灯亮，并且可以听到仪器内部发出蜂鸣声音。此状态时，仪器内部启动保护模块，请立即断开电源，检查电源接线。 4.4、电源输入插座安装位置：如图4—1—④。功能：提供仪器工作电源。(AC 220V±10％)接线方法：使用标准插座与市电或发电机相连接。(发电机输出零线接地)注意：电源插座内部带有保险管保护装置，不正常情况下可烧毁保险管保使仪器断电，保护仪器内部。 4.5、标准电容器输入Cn插座安装位置：如图4—1—⑤。功能：外接标准测试信号；正接法多通道测试为第1通道信号。接线方法：外标准测试时电缆芯线接标准电容测试端，电缆屏蔽层接标准电容器屏蔽极。外标准测试时不管是正接法还是反接法测量，标准电容器接线方法不变。此方式用于外接高电压等级标准电容器，实现高电压介质损耗测量。4.6、试品低压输入Cx插座安装位置：如图4—1—⑥。功能：正接法单通道输入被试品测试信号；正接法多通道测试为第2通道信号。接线方法：插座中心连接黑色信号线芯线；金属外壳接黑色信号线屏蔽层；正接法时芯线接被试品低压信号端，若被试品低压信号端有屏蔽极（如低压端的屏蔽环），则可将屏蔽层接于屏蔽极，无屏蔽极时屏蔽层悬空。注意： 在启动测试的过程中严禁拔下插头，以防被试品电流经人体入地。 用标准介损器或标准电容器检测正接法精度时，应使用全屏蔽插头 连接介损器或标准电容器，否则暴露的芯线可能受到干扰引起误差。

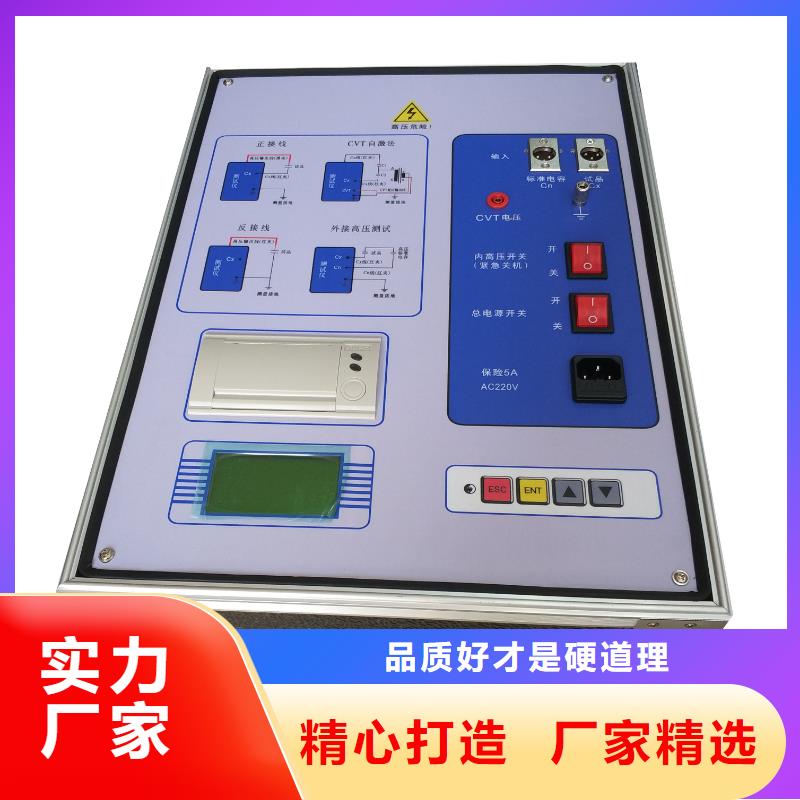

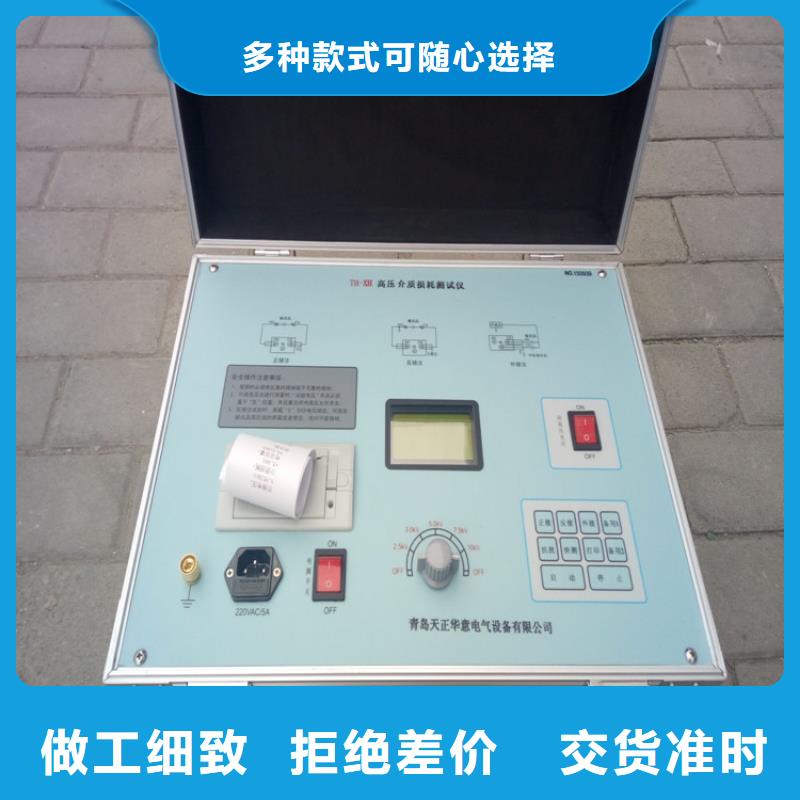

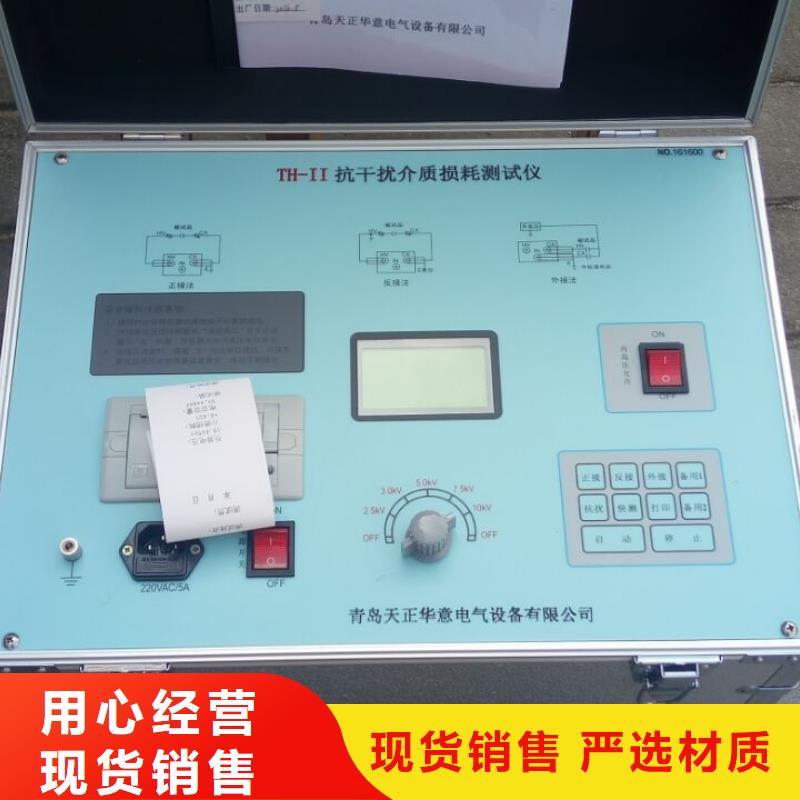

介质损耗测试仪仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。图 2—1 测量原理图三、主要技术参数1使用条件-15℃∽40℃RH20H（2kV）电阻R＞10KΩ（2kV）LCR测量精度1％角度分辨率0.0110CVT变比范围10∽10000CVT变比精度1％CVT变比分辨率0.0111外型尺寸（主机(mm)350（L）×270（W）×270（H）外型尺寸(附件)(mm)350（L）×270（W）×160（H）12存储器大小200 组 支持U盘数据存储13重量（主机）22.75Kg重量（附件箱）5.25Kg四、面板说明图 4—11、紧急停机按钮及高压指示灯2、U盘接口3、总电源开关4、AC220V电源输入插座5、Cn标准电容输入插座6、Cx试品输入插座7、触摸显示屏8、接地接线柱9、ES自激输出10、打印机11、接线图12、高压输出HV插座13、高压线屏蔽接地端子图 4—24.1、紧急停机按钮及高压指示灯安装位置：如图4—1—①。功 能：在仪器测试过程中有高压输出时，遇紧急情况需要断开高压输出，即可按下紧急停机按钮立即从内部切断高压输出；按钮内置指示灯作为高压输出指示灯。 4.2、U盘接口安装位置：如图4—1—②。功 能：可把仪器内部保存的测试数据导入并保存到U盘中。注 意：数据传输过程当中严禁拔出U盘，只有当数据传输完毕后并且液晶屏上出现拔出U盘的提示后，方可拔出U盘，否则有可能烧毁U盘。4.3、总电源开关安装位置：

介质损耗测试仪常见设备的接线方法1．仪器引出端子说明：HV 仪器的测量引线高压端（带危险电压） 。CX 正接线时试品电流输入端。 仪器的接地端，使用时与大地可靠相接2.参考接线2.1正接线、内标准电容、内高压（常规正接线）：2.2反接线、内标准电容、内高压（常规反接线）2.3正接线、外标准电容、内高压：2.4反接线、外标准电容、内高压：2.5正接线、内标准电容、外高压：2.6反接线、内标准电容、外高压：2.7正接线、外标准电容、外高压（高电压介损）：2.8反接线、外标准电容、外高压：2.9 CVT自激法测量：CVT自激法可按下图接线。如果C1是单节电容，母线不能接地；如果C1是多节电容，母线可接地，C11和C12可用常规正反接线测量，C13和C2用自激法测量。CVT自激法测量中，仪器先测量C1，然后自动倒线测量C2，并自动校准分压影响。应注意，高压线应悬空不能接触地面，否则其对地附加介损会引起误差，可用细电缆连接高压插座与CVT试品并吊起。2.10 CVT变比测试仪器高压线的芯线红夹子接CVT的上端，母线拆地。CVT下端接地，低压线红黑夹子接二次绕组，注意:如果测试角度接近180度，应将红黑夹子颠倒。2.11三相同测做变压器套管试验仪器具有四通道输入。除了常规的正接线测试方式，还具有四通道同时测量的功能。四通道功能方的应用就是做变压器套管，当做变压器套管的介损试验时候，可以直接连上四根Cx线，一次测试把ABC三相和中性点套管的电容和介损做出来。省去了频繁换线拆装套管末屏的工作。当然我们也可以采用这个功能做其他正接线三相试品，接线方式与套管一样。
